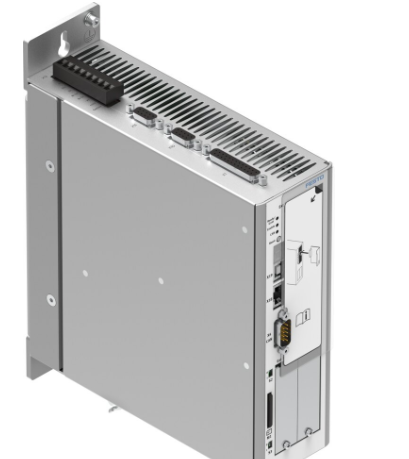

CMMP-AS-C2-3A-M3費斯托控制器

電機控制器

CMMP-AS-C2-3A-M3

1501325

GTIN: 4

標稱電流

2 A - 3 A

標稱工作電壓，交流

230 V

標稱工作電壓的相位

單相

控制器標稱輸出

500 VA

技術參數

安裝方式

底座上

螺釘夾緊

產品重量

2100 g

顯示

7 段式顯示

RCM 商標

c UL us (OL)

CE （見合格聲明）

符合歐盟電磁兼容性指令

符合歐盟機械指令

符合歐盟低電壓指令

符合歐盟 RoHS 指令

CE 標記（見合格聲明）

符合英國 EMC 指令

符合英國機器相關規定

符合英國 RoHS 指令

符合英國電氣設備相關規定

儲存溫度

-25 °C ... 70 °C

環境溫度

0 °C ... 40 °C

相對空氣濕度

0 - 90%

防護等級

IP10

IP20

污染等級

2

材料說明

RoHS 合規

油漆濕潤缺陷物質（PWIS）符合性

VDMA24364 區域 III

標稱工作電壓的相位

單相

標稱工作電壓，交流

230 V

允許的電壓波動

+/- 10 %

電源頻率

50 Hz ... 60 Hz

標稱電流

2 A ... 3 A

電源濾波器

集成

*中間電路電壓 DC

320 V

制動電阻

60 Ohm

脈沖功率，制動電阻

2.8 kVA

邏輯電源 DC 的標稱電壓

24 V

允許的邏輯電壓范圍

± 20 %

不帶夾緊制動裝置的邏輯電源的電流消耗

0.55 A

輸出電壓等級 AC

3x 0 - 270 V

標稱輸出電流

2.5 A

每個相位的標稱電流，有效

2.5 A

每個相位的峰值電流，有效

5 A

*峰值電流持續時間

5 s

控制器標稱輸出

500 VA

*輸出

1000 VA

輸出頻率

0 Hz ... 1000 Hz

參數設置接口

參數設置和調試

USB

以太網

現場總線連接

CANopen

DeviceNet

EtherCAT

EtherNet/IP

Modbus/TCP

PROFINET

Profibus DP

通信配置

DS301/DSP402

FHPP

過程接口

I/O 耦合

用于 256 個定位設置

*現場總線傳輸速率

1 Mbit/s

總線連接

插頭

9 針

Sub-D

編碼器接口輸出，特點

分辨率 16384 ppr

編碼器接口輸出，功能

在速度控制模式下通過編碼器信號反饋實際值

為下游從站驅動器設定點

編碼器接口輸入，特點

三相編碼器信號

EnDat

HIPERFACE

RS422

SINCOS

編碼器接口輸入，功能

設定點轉速值作為編碼器信號

同步模式下從站驅動的速度。

數字邏輯輸入的數量

10

邏輯輸入特性

電隔離

可自由配置

邏輯輸入的工作范圍

8 V ... 30 V

24 V DC 數字邏輯輸出的數量

5

數字邏輯輸出的特點

電氣隔離

在某些情況下可自由配置

*數字邏輯輸出電流

100 mA

模擬量設定點輸入數量

2

設定點輸入的特點

差分輸入

可配置速度

可配置電流

設定點輸入的工作范圍

± 10 V

設定點輸入阻抗

20 kOhm

模擬量監控輸出數量

2

監視器輸出的工作范圍

± 10 V

監視器輸出的分辨率

9 bit

監視器輸出的特點

短路保護
