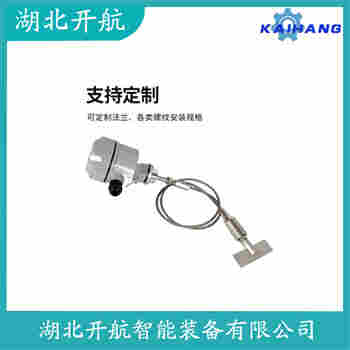

FTE30-AYCA/KB50080124 阻旋料位儀測定意義
2025/11/18 16:39:41
FTE30-AYCA/KB50080124 阻旋料位儀測定意義
阻旋開關的工作原理及意義
一、工作原理
阻旋開關通過微型馬達驅動葉片旋轉，利用葉片與物料的接觸狀態變化實現物位檢測，其核心邏輯如下：
正常運轉狀態：
當葉片未接觸物料時，微型馬達通過傳動軸與離合器帶動葉片持續旋轉，檢測裝置處于待機狀態。
接觸物料觸發：
葉片接觸物料后，阻力導致馬達停轉，觸發檢測裝置輸出接電信號，同時切斷電源停止運轉。
復位機制：
物料下降后，葉片阻力消失，檢測裝置依靠扭力彈簧恢復至初始位置，馬達重新啟動。
FTE30-AYCA/KB50080124 阻旋料位儀測定意義
二、技術意義
核心功能價值
物位檢測：通過接觸式測量，可實時反饋固態物料（粉狀、粒狀、膠狀）的料位高度或存在狀態，誤差率＜1%。
安全聯鎖控制：輸出開關信號直接聯動設備啟停，避免儲倉溢出或空倉運行，降低工業事故風險。
FTE30-AYCA/KB50080124 阻旋料位儀測定意義
工業應用優勢
高適應性：
材質適配：接觸物料部分采用304/316L不銹鋼，腐蝕性滿足化工、制藥等嚴苛環境需求。
負載能力：輸出觸點容量達10A/250VAC，可直接驅動電磁閥、報警器等設備。
易用性：
安裝靈活：支持水平/垂直螺紋安裝、法蘭安裝等多種方式，適配不同工況。
維護簡便：無復雜電路設計，故障率低，定期清理葉片積料即可保持性能。
行業增效作用
生產連續性：在化工原料罐、水泥料倉等場景中，通過實時監測避免斷料或溢出，生產效率提升15%-20%。
成本控制：設備壽命長達5年以上，單臺價格低于2000元，綜合維護成本較雷達/超聲波液位計降低30%。
安全防護強化
防爆設計：Exd II CT6版本可應用于煤礦、油氣儲罐等性環境，通過本質安全型電路設計消除電火花風險。
過載保護：輸出軸內置過載裝置，避免非正常外力損壞電機，延長設備壽命。
FTE30-AYCA/KB50080124 阻旋料位儀測定意義
阻旋開關的工作原理及意義
一、工作原理
阻旋開關通過微型馬達驅動葉片旋轉，利用葉片與物料的接觸狀態變化實現物位檢測，其核心邏輯如下：
正常運轉狀態：
當葉片未接觸物料時，微型馬達通過傳動軸與離合器帶動葉片持續旋轉，檢測裝置處于待機狀態。
接觸物料觸發：
葉片接觸物料后，阻力導致馬達停轉，觸發檢測裝置輸出接電信號，同時切斷電源停止運轉。
復位機制：
物料下降后，葉片阻力消失，檢測裝置依靠扭力彈簧恢復至初始位置，馬達重新啟動。
FTE30-AYCA/KB50080124 阻旋料位儀測定意義
二、技術意義
核心功能價值
物位檢測：通過接觸式測量，可實時反饋固態物料（粉狀、粒狀、膠狀）的料位高度或存在狀態，誤差率＜1%。
安全聯鎖控制：輸出開關信號直接聯動設備啟停，避免儲倉溢出或空倉運行，降低工業事故風險。
FTE30-AYCA/KB50080124 阻旋料位儀測定意義
工業應用優勢
高適應性：
材質適配：接觸物料部分采用304/316L不銹鋼，腐蝕性滿足化工、制藥等嚴苛環境需求。
負載能力：輸出觸點容量達10A/250VAC，可直接驅動電磁閥、報警器等設備。
易用性：
安裝靈活：支持水平/垂直螺紋安裝、法蘭安裝等多種方式，適配不同工況。
維護簡便：無復雜電路設計，故障率低，定期清理葉片積料即可保持性能。
行業增效作用
生產連續性：在化工原料罐、水泥料倉等場景中，通過實時監測避免斷料或溢出，生產效率提升15%-20%。
成本控制：設備壽命長達5年以上，單臺價格低于2000元，綜合維護成本較雷達/超聲波液位計降低30%。
安全防護強化
防爆設計：Exd II CT6版本可應用于煤礦、油氣儲罐等性環境，通過本質安全型電路設計消除電火花風險。
過載保護：輸出軸內置過載裝置，避免非正常外力損壞電機，延長設備壽命。
FTE30-AYCA/KB50080124 阻旋料位儀測定意義
