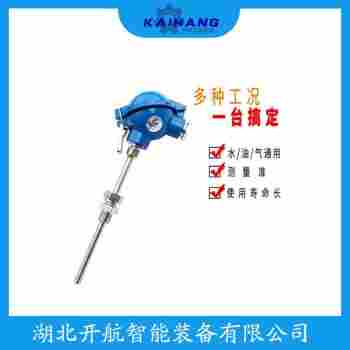

鉑銠熱電阻WZPK-426 選擇要點

一、工作原理

熱電阻的工作原理基于導體或半導體的電阻值隨溫度變化而變化的特性。當熱電阻受熱時，其電阻值會隨之改變，通過測量這種電阻值的變化，就可以推算出溫度值。在實際應用中，熱電阻通常與電橋等電路配合使用，通過測量電路中的電壓差來計算熱電阻的電阻值，從而得知溫度值。

鉑銠熱電阻WZPK-426 選擇要點


二、主要材料

熱電阻大都由純金屬材料制成，應用多的是鉑和銅，此外，鎳、錳、銠、鎢等材料也被用于制造熱電阻。其中，鉑熱電阻（如Pt100、Pt1000）應用廣泛，在高溫環境下更為穩定；鎳熱電阻（如Ni100、Ni120）是熱敏電阻體系中比較廉價的一種，但其抗氧化性不如鉑熱電阻。

鉑銠熱電阻WZPK-426 選擇要點

三、類型

根據結構設計和應用場景的不同，熱電阻可以分為多種類型：

金屬導體式熱電阻：由一個金屬導體作為感應體，由繞包在上面的電纜提供致電流。結構簡單，適合小范圍高溫度測量。

貼片式熱電阻：將細線圈制成貼片形，然后黏結在陶瓷板上。常常被工程師們廣泛使用在測量絕緣電阻、電池充放電過程等的過程中。

玻璃封裝式熱電阻：將熱敏電阻體封裝于玻璃管內，在一端與導體接觸，另一端與導線相連。

鎧裝熱電阻：由感溫元件（電阻體）、引線、絕緣材料、不銹鋼套管組合而成的堅實體，體積小，內部無空氣隙，熱慣性小，測量滯后小；機械性能好、振、抗沖擊；能彎曲（使用中應注意其端部是感溫元件的位置，其端部30mm不能彎曲，以免損傷感溫元件），便于安裝；使用壽命長。適合安裝在環境惡劣的場合。

端面熱電阻：感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。

隔爆型熱電阻：通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引爆炸。可用于Bla~B3c級區內具有爆炸危險場所的溫度測量。
