PGT3100C 分體投入式液位變送器應用案例

發布時間：2025/12/03 16:38:48 發布廠商：湖北物位帝智能裝備有限公司 >> 進入該公司展臺

PGT3100C 分體投入式液位變送器應用案例
投入式液位計的工作原理及應用
一、工作原理
投入式液位計基于靜壓測量原理，通過測量液體對傳感器產生的壓力來推算液位高度。
關鍵步驟：
壓力傳導：傳感器（通常為擴散硅或陶瓷電容敏感元件）直接浸入液體中，液體靜壓通過導壓管或不銹鋼膜片傳遞至敏感元件。
大氣壓補償：通過通氣電纜或內置透氣膜平衡大氣壓（P?），使傳感器僅測量液體靜壓（ρ·g·H）。
信號轉換：敏感元件將壓力信號轉換為電信號（如4-20mA、0-5V等），經溫度補償和線性修正后輸出標準信號。
技術特點：
高精度：采用隔離型擴散硅或陶瓷電容傳感器，精度可達±0.1%FS。
抗干擾強：通過導氣電纜消除大氣壓波動影響，確保測量穩定性。
寬溫補償：內置溫度傳感器可修正因溫度變化導致的液體密度波動。
PGT3100C 分體投入式液位變送器應用案例

二、典型應用場景
投入式液位計因其結構簡單、安裝便捷、適應性強，廣泛應用于工業、環保、市政等領域：
工業過程控制
場景：化工儲罐、反應釜、鍋爐水位監測。
優勢：腐蝕探頭（如316L不銹鋼、PVDF）可適應酸堿液體，支持高溫高壓環境（如150℃、10MPa）。
案例：石油化工行業監測原油儲罐液位，結合PLC實現自動補液和防溢流報警。
水處理與環保監測
場景：污水處理廠調節池、自來水廠清水池、地下水監測井。
優勢：IP68防護等級可長期浸沒，抗淤泥堵塞設計（如斜坡式導液孔）。
案例：監測城市河道水位，聯動排水泵站防止內澇。
食品飲料行業
場景：牛奶儲罐、啤酒發酵罐、飲料調配罐。
優勢：衛生級探頭（如PP材質）符合FDA/3A標準，支持CIP/SIP清洗。
案例：實時監測發酵罐液位，避免物料浪費或溢出污染。
能源與礦業
場景：煤礦井下水倉、油田采油罐、地?zé)峋弧?/span>
優勢：防爆設計（Exd II CT6）適用于易燃易爆環境，抗振動能力強。
案例：煤礦井下監測水倉液位，聯動排水系統安全生產。
農業與水利
場景：灌溉水渠、水庫水位、水產養殖池。
優勢：太陽能供電+無線傳輸（如LoRa）實現遠程監測，成本低、部署靈活。
案例：水庫水位監測系統聯動閘門控制，優化水資源分配。
PGT3100C 分體投入式液位變送器應用案例

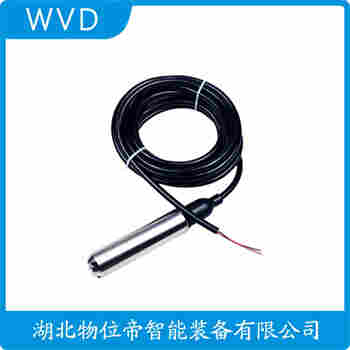

PGT3100C 分體投入式液位變送器是一款高性能的液位測量設備，廣泛應用于工業自動化領域。以下為其應用案例介紹：
一、應用背景
在工業生產過程中，液位監測是生產安全、提高生產效率的關鍵環節。PGT3100C 分體投入式液位變送器憑借其的測量能力和穩定的性能，成為眾多企業*的液位監測設備。
二、產品特點
1. 高精度測量：采用高精度傳感器，確保液位測量結果的準確性，滿足不同工況需求。
2. 分體設計：變送器和傳感器分離，方便安裝和維護，降低故障率。
3. 抗干擾能力強：采用抗干擾電路設計，有效抑制電磁干擾，確保數據傳輸穩定。
4. 智能化操作：支持多種通訊協議，方便用戶進行遠程監控和數據采集。
三、應用案例
1. 化工行業：在化工生產過程中，PGT3100C 分體投入式液位變送器用于監測反應釜、儲罐等設備的液位，確保生產安全。
2. 食品行業：在食品加工過程中，該變送器用于監測容器、管道等設備的液位，保證產品質量。
3. 水處理行業：在污水處理、供水等環節，PGT3100C 分體投入式液位變送器用于監測水池、水箱等設備的液位，實現自動化控制。
結：PGT3100C 分體投入式液位變送器憑借其優異的性能和廣泛的應用前景，已成為眾多行業液位監測的理想選擇。其的測量、穩定的性能和便捷的操作，為用戶帶來了大的便利。
PGT3100C 分體投入式液位變送器應用案例

分體投入式液位變送器

WVD
