投入式液位計的工作原理及應用
一、工作原理
投入式液位計基于靜壓測量原理，通過測量液體對傳感器產生的壓力來推算液位高度。
關鍵步驟：
壓力傳導：傳感器（通常為擴散硅或陶瓷電容敏感元件）直接浸入液體中，液體靜壓通過導壓管或不銹鋼膜片傳遞至敏感元件。
大氣壓補償：通過通氣電纜或內置透氣膜平衡大氣壓（P?），使傳感器僅測量液體靜壓（ρ·g·H）。
信號轉換：敏感元件將壓力信號轉換為電信號（如4-20mA、0-5V等），經溫度補償和線性修正后輸出標準信號。
技術特點：
高精度：采用隔離型擴散硅或陶瓷電容傳感器，精度可達±0.1%FS。
抗干擾強：通過導氣電纜消除大氣壓波動影響，確保測量穩定性。
寬溫補償：內置溫度傳感器可修正因溫度變化導致的液體密度波動。
JCJ800I2S4P51V5 分體式靜壓液位傳感器接線說明

二、典型應用場景
投入式液位計因其結構簡單、安裝便捷、適應性強，廣泛應用于工業、環保、市政等領域：
工業過程控制
場景：化工儲罐、反應釜、鍋爐水位監測。
優勢：腐蝕（如316L不銹鋼、PVDF）可適應酸堿液體，支持高溫高壓環境（如150℃、10MPa）。
案例：石油化業監測原油儲罐液位，結合PLC實現自動補液和防溢流報警。
水處理與環保監測
場景：污水處理廠調節池、自來水廠清水池、地下水監測井。
優勢：IP68防護等級可長期浸沒，抗淤泥堵塞設計（如斜坡式導液孔）。
案例：監測城市河道水位，聯動排水泵站防止內澇。
食品飲料行業
場景：牛奶儲罐、啤酒發酵罐、飲料調配罐。
優勢：衛生級（如PP材質）符合FDA/3A標準，支持CIP/SIP清洗。
案例：實時監測發酵罐液位，避免物料浪費或溢出污染。
能源與礦業
場景：煤礦井下水倉、油田采油罐、地熱井水位。
優勢：防爆設計（Exd II CT6）適用于易燃易爆環境，抗振動能力強。
案例：煤礦井下監測水倉液位，聯動排水系統安全生產。
農業與水利
場景：灌溉水渠、水庫水位、水產養殖池。
優勢：太陽能供電+無線傳輸（如LoRa）實現遠程監測，成本低、部署靈活。
案例：水庫水位監測系統聯動閘門控制，優化水資源分配。
JCJ800I2S4P51V5 分體式靜壓液位傳感器接線說明

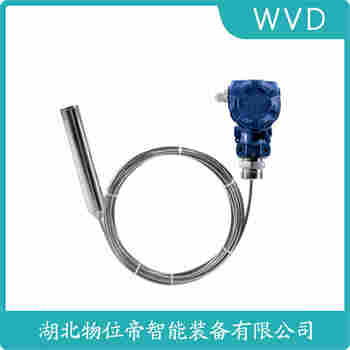

分體式靜壓液位傳感器JCJ800I2S4P51V5是一款、可靠的液位監測設備。該傳感器采用分體式設計，由測量單元和信號轉換單元兩部分組成，便于安裝和維護。
首先，測量單元直接放置于被測液體中，通過靜壓力的變化來感知液位高度。該單元具備良好的腐蝕性和抗干擾能力，適用于各種工業液體環境的測量。
接下來，信號轉換單元負責將測量單元采集到的壓力信號轉換為標準電信號輸出。其接線方式如下：
1. 將測量單元的紅色線（正）連接至信號轉換單元的紅色線（正）。
2. 將測量單元的黑色線（負）連接至信號轉換單元的黑色線（負）。
3. 將測量單元的綠色線（地線）連接至信號轉換單元的綠色線（地線）。
信號轉換單元支持多種供電方式和輸出信號類型，如4-20mA、0-10V等，滿足不同應用需求。此外，該傳感有高精度、高穩定性，可確保液位測量的準確性。
在使用過程中，請注意以下事項：
- 確保傳感器安裝位置無振動和沖擊，以免影響測量精度。
- 在連接傳感器時，務必確保接線正確，避免短路或接觸不良。
- 定期檢查傳感器的工作狀態，以保證其正常運行。
JCJ800I2S4P51V5分體式靜壓液位傳感器憑借其優異的性能和簡便的接線方式，成為工業液體液位監測的理想選擇。
