HQ1300 分體投入式液位變送器安裝使用
投入式液位計的工作原理及應用
一、工作原理
投入式液位計基于靜壓測量原理，通過測量液體對傳感器產生的壓力來推算液位高度。
關鍵步驟：
壓力傳導：傳感器（通常為擴散硅或陶瓷電容敏感元件）直接浸入液體中，液體靜壓通過導壓管或不銹鋼膜片傳遞至敏感元件。
大氣壓補償：通過通氣電纜或內置透氣膜平衡大氣壓（P?），使傳感器僅測量液體靜壓（ρ·g·H）。
信號轉換：敏感元件將壓力信號轉換為電信號（如4-20mA、0-5V等），經溫度補償和線性修正后輸出標準信號。
技術特點：
高精度：采用隔離型擴散硅或陶瓷電容傳感器，精度可達±0.1%FS。
抗干擾強：通過導氣電纜消除大氣壓波動影響，確保測量穩定性。
寬溫補償：內置溫度傳感器可修正因溫度變化導致的液體密度波動。
HQ1300 分體投入式液位變送器安裝使用

二、典型應用場景
投入式液位計因其結構簡單、安裝便捷、適應性強，廣泛應用于工業、環保、市政等領域：
工業過程控制
場景：化工儲罐、反應釜、鍋爐水位監測。
優勢：腐蝕（如316L不銹鋼、PVDF）可適應酸堿液體，支持高溫高壓環境（如150℃、10MPa）。
案例：石油化業監測原油儲罐液位，結合PLC實現自動補液和防溢流報警。
水處理與環保監測
場景：污水處理廠調節池、自來水廠清水池、地下水監測井。
優勢：IP68防護等級可長期浸沒，抗淤泥堵塞設計（如斜坡式導液孔）。
案例：監測城市河道水位，聯動排水泵站防止內澇。
食品飲料行業
場景：牛奶儲罐、啤酒發酵罐、飲料調配罐。
優勢：衛生級（如PP材質）符合FDA/3A標準，支持CIP/SIP清洗。
案例：實時監測發酵罐液位，避免物料浪費或溢出污染。
能源與礦業
場景：煤礦井下水倉、油田采油罐、地?zé)峋弧?/span>
優勢：防爆設計（Exd II CT6）適用于易燃易爆環境，抗振動能力強。
案例：煤礦井下監測水倉液位，聯動排水系統安全生產。
農業與水利
場景：灌溉水渠、水庫水位、水產養殖池。
優勢：太陽能供電+無線傳輸（如LoRa）實現遠程監測，成本低、部署靈活。
案例：水庫水位監測系統聯動閘門控制，優化水資源分配。
HQ1300 分體投入式液位變送器安裝使用

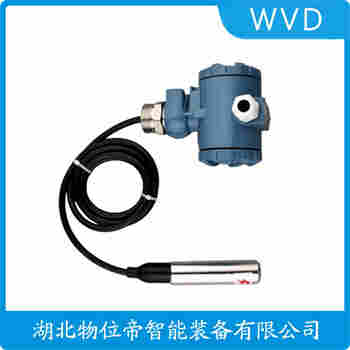

HQ1300 分體投入式液位變送器是一款、可靠的液位測量設備，適用于各種工業液體儲罐的液位監測。以下是該產品的詳細安裝與使用說明：
**一、產品特點**
1. **分體設計**：HQ1300 采用分體投入式設計，將測量元件與信號處理單元分離，有效防止外界環境對測量精度的影響。
2. **高精度**：采用*的測量原理和傳感器技術，確保液位測量精度高達±0.5%，滿足各類工業應用需求。
3. **腐蝕**：材質選用腐蝕材料，適用于各種酸堿、鹽霧等惡劣環境。
4. **廣泛應用**：適用于石油、化工、醫藥、食品等行業中的液體儲罐、容器等液位監測。
**二、安裝步驟**
1. **準備工具**：安裝前，請準備好扳手、螺絲刀等工具。
2. ****：根據儲罐尺寸和液位范圍，確定變送器的安裝位置。
3. **連接電纜**：將變送器信號線與控制系統或顯示儀表連接牢固。
4. **固定**：將變送器牢固固定在儲罐上，確保其穩定性。
5. **調試**：開啟控制系統，對變送器進行調試，確保其正常工作。
**三、使用方法**
1. **啟動系統**：接通電源，啟動控制系統。
2. **查看數據**：通過顯示屏或控制系統，實時查看液位數據。
3. **調整設置**：根據實際需求，調整液位報警值等參數。
4. **定期維護**：定期檢查變送器運行狀態，確保其長期穩定工作。
HQ1300 分體投入式液位變送器憑借其優異的性能和便捷的使用方法，成為液位監測領域的產品。
