DB-7CAL10D-27 射頻導納料位計參數規格
射頻導納開關的工作原理及作用
一、工作原理
射頻導納開關基于射頻導納技術，通過高頻無線電波測量與儲罐體間的電抗（容抗和阻抗）變化實現物位檢測。其核心結構包括測量、保護及電子單元，具體過程如下：
平衡電橋電路
測量與空載罐體間的電抗構成平衡電橋電路，產生穩定振蕩信號。當被測介質覆蓋時，電抗變化導致電橋電路失衡，振蕩信號停止，后級電路檢測到這一變化并輸出報警信號。
保護的電氣隔離
振蕩信號同時施加于測量與保護，兩者通過1:1電壓跟隨器實現等電位、同相位、同頻率的隔離。當掛料時，測量與保護間無電勢差，形成電氣隔離，確保掛料信號不影響檢測，僅由物料決定電抗變化。
相位檢測技術
電子線路處理容抗和阻抗的綜合變化信號，采用相位檢測技術將電抗變化轉化為可檢測的信號，進而改變繼電器輸出狀態，實現物位控制。
DB-7CAL10D-27 射頻導納料位計參數規格

DB-7CAL10D-27射頻導納料位計是一款高性能的工業測量設備，專為液體和固體料位監測設計。該設備采用*的射頻導納原理，具有高精度、高穩定性和抗干擾能力強等特點。
一、技術參數
1. 測量范圍：0-10米，可根據實際需求定制。
2. 測量精度：±1%，確保數據準確可靠。
3. 輸出信號：4-20mA標準信號，方便與控制系統連接。
4. 電源電壓：24VDC，適應多種供電環境。
5. 工作溫度：-40℃至+85℃，適應各種惡劣環境。
二、產品特點
1. 抗干擾能力強：采用射頻導納原理，有效電磁干擾，確保測量精度。
2. 高穩定性：采用高性能元器件，確保設備長期穩定運行。
3. 安裝方便：設計緊湊，安裝快捷，降低工程成本。
4. 可擴展性強：支持多種傳感器和輸出信號，滿足不同應用需求。
5. 智能化設計：具備自診斷功能，及時發現并排除故障。
三、應用領域
DB-7CAL10D-27射頻導納料位計廣泛應用于化工、食品、醫藥、環保、能源等行業，如儲罐、料倉、反應釜等容器內的液體和固體料位監測。
之，DB-7CAL10D-27射頻導納料位計憑借其*的性能和廣泛的應用領域，成為工業自動化領域不可或缺的測量設備。

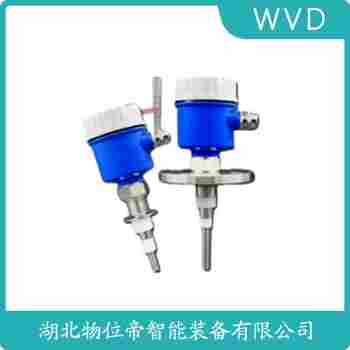

DB-7CAL10D-27 射頻導納料位計參數規格

射頻導納料位計

WVD
