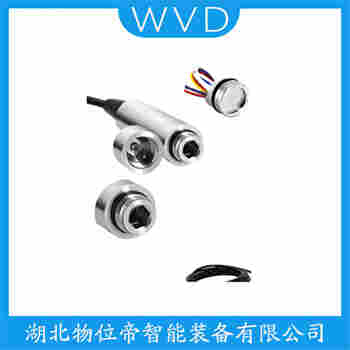

PCM260 投入式靜壓液位傳感器接線說明
投入式液位計的工作原理及應用
一、工作原理
投入式液位計基于靜壓測量原理，通過測量液體對傳感器產生的壓力來推算液位高度。
關鍵步驟：
壓力傳導：傳感器（通常為擴散硅或陶瓷電容敏感元件）直接浸入液體中，液體靜壓通過導壓管或不銹鋼膜片傳遞至敏感元件。
大氣壓補償：通過通氣電纜或內置透氣膜平衡大氣壓（P?），使傳感器僅測量液體靜壓（ρ·g·H）。
信號轉換：敏感元件將壓力信號轉換為電信號（如4-20mA、0-5V等），經溫度補償和線性修正后輸出標準信號。
技術特點：
高精度：采用隔離型擴散硅或陶瓷電容傳感器，精度可達±0.1%FS。
抗干擾強：通過導氣電纜消除大氣壓波動影響，確保測量穩定性。
寬溫補償：內置溫度傳感器可修正因溫度變化導致的液體密度波動。
PCM260 投入式靜壓液位傳感器接線說明

二、典型應用場景
投入式液位計因其結構簡單、安裝便捷、適應性強，廣泛應用于工業、環保、市政等領域：
工業過程控制
場景：化工儲罐、反應釜、鍋爐水位監測。
優勢：腐蝕（如316L不銹鋼、PVDF）可適應酸堿液體，支持高溫高壓環境（如150℃、10MPa）。
案例：石油化業監測原油儲罐液位，結合PLC實現自動補液和防溢流報警。
水處理與環保監測
場景：污水處理廠調節池、自來水廠清水池、地下水監測井。
優勢：IP68防護等級可長期浸沒，抗淤泥堵塞設計（如斜坡式導液孔）。
案例：監測城市河道水位，聯動排水泵站防止內澇。
食品飲料行業
場景：牛奶儲罐、啤酒發酵罐、飲料調配罐。
優勢：衛生級（如PP材質）符合FDA/3A標準，支持CIP/SIP清洗。
案例：實時監測發酵罐液位，避免物料浪費或溢出污染。
能源與礦業
場景：煤礦井下水倉、油田采油罐、地熱井水位。
優勢：防爆設計（Exd II CT6）適用于易燃易爆環境，抗振動能力強。
案例：煤礦井下監測水倉液位，聯動排水系統安全生產。
農業與水利
場景：灌溉水渠、水庫水位、水產養殖池。
優勢：太陽能供電+無線傳輸（如LoRa）實現遠程監測，成本低、部署靈活。
案例：水庫水位監測系統聯動閘門控制，優化水資源分配。
PCM260 投入式靜壓液位傳感器接線說明

PCM260 投入式靜壓液位傳感器是一種高精度、高穩定性的液位測量設備，適用于各種工業場合的液位監測。以下是該傳感器的接線說明，幫助用戶快速正確地完成安裝和使用。
一、接線準備
在開始接線之前，請確保所有接線工具和材料準備齊全，包括傳感器、導線、接線端子、電源和顯示儀表等。
二、接線步驟
1. 電源接線：將傳感器電源線的一端接入傳感器底部的電源接線端子，另一端接入外部電源。注意電源電壓應與傳感器標稱電壓相符。
2. 輸出接線：將傳感器輸出線的一端接入傳感器底部的輸出接線端子，另一端接入顯示儀表或控制系統的輸入端子。
3. 地線接線：將傳感器地線接入顯示儀表或控制系統地線，確保系統接地良好。
三、接線注意事項
1. 確保所有接線端子干凈、無氧化，以免影響信號傳輸。
2. 接線時請勿用力過大，以免損壞傳感器內部元件。
3. 接線完成后，檢查各接線是否牢固，確保無松動現象。
四、安裝與調試
1. 將傳感器按照實際液位高度安裝在測量容器中，確保傳感器底部與液面接觸良好。
2. 調整傳感器輸出信號，使其與顯示儀表或控制系統匹配。
3. 進行液位測量，確認傳感器工作正常。
通過以上步驟，用戶可以輕松完成PCM260 投入式靜壓液位傳感器的接線工作。該傳感器憑借其高精度、高穩定性，為用戶提供了可靠的液位監測解決方案。
