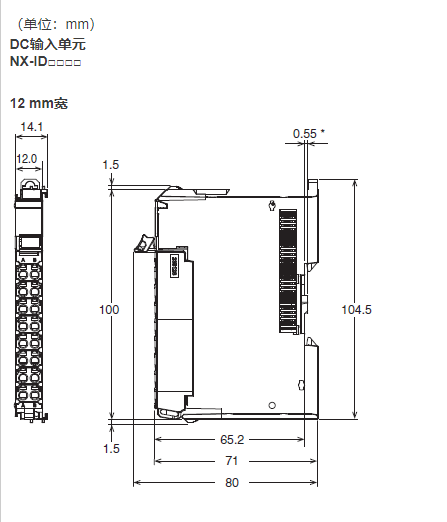

外形尺寸

產品簡介

通過與NX系列EtherCAT連接器連接，可執行高速I/O刷新。

I/O刷新可以與控制器的控制周期同步。（同步刷新）

高速型號的ON/OFF響應時間為*100 ns，可進行高速、高精度控制。

可拆卸式免螺釘端子塊讓調試和維護變得更加輕松

可拆卸式免螺釘接線端子塊讓調試和維護變得更加輕松。

省空間的12 mm寬度設計*多可包含16個數字輸入。

該產品系列包括帶3線、2線和1線連接方式的4點、8點和16點型。

基本規格書

DC輸入單元4點NX-ID3343

外形尺寸 12 (寬) × 100 (高) × 71 (深) 絕緣方式 光電耦合器隔離

絕緣電阻 封閉式電路間20 MΩ以上

(DC100V時) 耐電壓 封閉式電路間AC510V，

1分鐘(漏電流：5 mA以下)

I/O電源供應方法 從NX總線供電 I/O電源端子電流容量 不帶I/O電源端子

NX單元功耗 0.55 W以下 I/O電流消耗 無消耗

單元名稱 DC輸入單元 型號 NX-ID3343

容量 4點 外部連接端子 免螺釘式接線端子塊(12端子)

I/O刷新方式 同步I/O刷新或自由運行刷新可選

指示燈 TS指示燈，輸入指示燈

3185_sp_3_1_c

內部I/O共用 NPN

額定輸入電壓 DC24V(DC15～28.8V)

輸入電流 3.5mA(DC24V時，典型值)，額定電流

電壓ON/電流ON DC15V以上/3mA以上

(IOV和各信號間)

OFF電壓/OFF電流 DC5V以下/1mA以下

(IOV和各信號間)

ON/OFF響應時間 100ns以下/100ns以下

輸入濾波時間 無濾波、1μs、2μs、4μs、8μs

(出廠設置)、16μs、32μs、

64μs、128μs、256μs

外形尺寸 12 (寬) × 100 (高) × 71 (深) 絕緣方式 數字隔離器絕緣

絕緣電阻 封閉式電路間20 MΩ以上

(DC100V時) 耐電壓 封閉式電路間AC510V，

1分鐘(漏電流：5 mA以下)

I/O電源供應方法 從NX總線供電 I/O電源端子電流容量 IOV：*0.1 A/端子，

IOG：*0.1 A/端子

NX單元功耗 0.55 W以下 I/O電流消耗 30 mA以下

質量 65 g以下

電路布局 3185_sp_3_2

安裝方向與限制 安裝方向：可在6個方向上安裝。

限制：無限制

端子連接圖 3185_sp_3_3

斷線/短路檢測 不支持。 保護功能 不支持。
