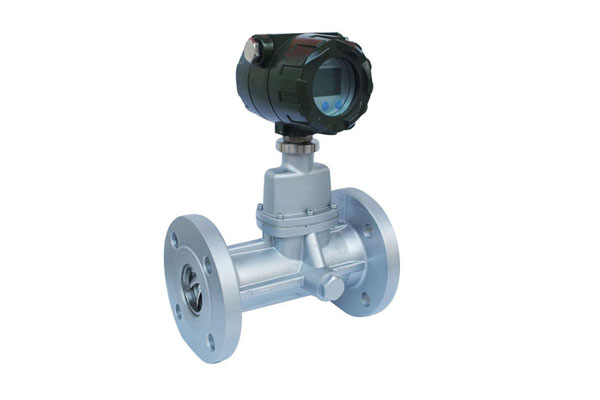

渦街流量計

價格

電議

型號

LUGB

品牌

所在地

合肥市

更新時間

2025-06-24 11:12:49

瀏覽次數

次

產品簡介

LUGB系列渦街流量計是根據卡門（Karman）渦街原理研究生產的，主要用于工業管道介質流體的流量測量，如氣體、液體、蒸氣等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高，可在-20℃~+250℃的工作溫度范圍內工作。

產品描述

產品特點

1.???????? 傳感器內無可動部件，結構簡單牢固，因此性能穩定，使用壽命長

2.???????? 傳感器內設計和布局合理，因而壓損少，維護量小

3.???????? 測量范圍寬，可達15:1或20:1

4.???????? 法蘭夾持式連接或插入式連接，安裝方便簡單，易于操作

5.???????? 輸出與流量成正比的脈沖信號（或可變成4～20mA）,適用于量計量，無零點漂移

6.???????? 通用性強，可與合肥同碩儀表科技有現公司或其他廠家生產的流量積算儀組成測量控制系統

技術參數

1.???????? 測量介質：液體、氣體、飽和蒸汽、過熱蒸汽

2.???????? 精度等級：液體±1.0%，氣體（蒸汽）±1.5%，插入式±2.5%

3.???????? 工作壓力：1.6Mpa，2.5Mpa，4.0Mpa，6.4Mpa

4.???????? 介質溫度：普通型-20~200℃，高溫型-20~350℃

5.???????? 輸出信號：三線電壓脈沖輸出，二線制標準電流4~20m

6.???????? 工作環境：-35℃~+60℃，濕度≤95%RH

7.???????? 工作電源：DC12V；DC24V

8.???????? 殼體材料：不銹鋼

9.???????? 防爆類型：本安型號ExiaIICT5

流量范圍??????????????????????????????????????????????????

儀表口徑 (mm)	液體		氣體
儀表口徑 (mm)	測量范圍 (m³/h)	輸出頻率范圍 (Hz)	測量范圍 (m³/h)	輸出頻率范圍 (Hz)
25	1.2～16	25～336 ?	8.8～55	190～1140
40	2～40	10～200	27～205	140～1040
50	3～60	8～160	35～380	94～1020
80	6.5～130	4.1～82	86～1100	55～690
100	15～220	4.7～69	133～1700	42～536
150	30～450	2.8～43	347～4000	33～380
200	45～800	2～31	560～8000	22～315
250	65～1250	1.5～25	890～11000	18～221
300	95～2000	1.2～24	1360～18000	16～213
(300)	100～1500	5.5～87 ?	1560～15600	85～880
(400)	180～3000	5.6～87	2750～27000	85～880
(500)	300～4500	5.6～88	4300～43000	85～880
(600)	450～6500	5.7～89	6100～61000	85～880
(800)	750～10000	5.7～88	11000～110000	85～880
(1000)	1200～1700	5.8～88		85～880
>(1000)	協議	?	協議	?
